圖1 所示為掌上型噪音振動分析儀與噪音計連接用於測量噪音。圖2所示為掌上

型振動噪音分析儀與專用附磁座加速規的連接用於測量振動。測量噪音時可將

專用麥克風或噪音計的AC OUT用線連接至掌上型振動噪音分析儀，然後將專

用麥克風或噪音計的麥克風置於駕駛或乘客耳朵附近，則噪音頻譜圖便會顯示

在螢幕上。測量振動時只要將專用加速規用電纜線接至掌上型振動噪音分析

儀，置於振動元件的表面，即可顯示振動頻譜圖。

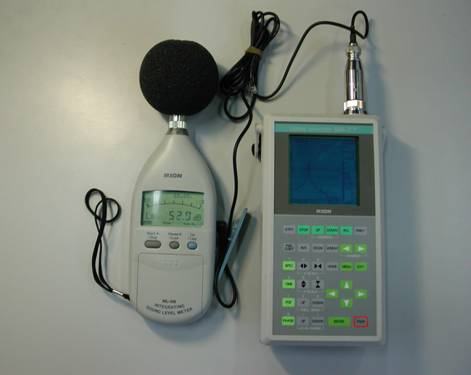

圖1 掌上型噪音振動分析儀與噪音計連接

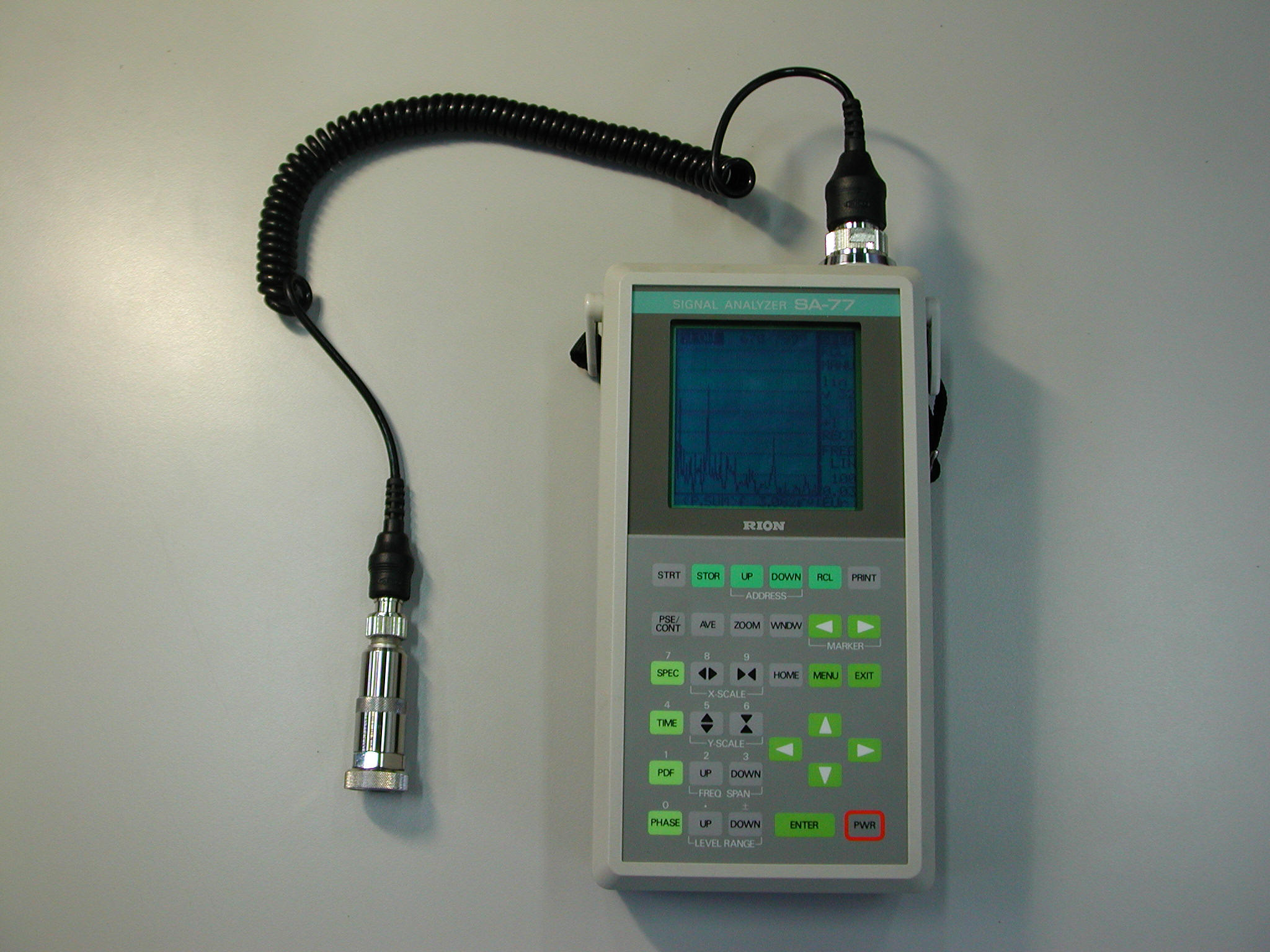

               圖2 掌上型振動噪音分析儀與專用附磁座加速規的連接
