指令差異說明

一.指令差異說明

82G516指令與標準8051完全相容，原本8051程式移植到這顆CPU，大部分都可以正常執行，但因80G516執行速度較快，對於一些用迴圈或NOP指令來做延遲的作法，可能會因速度太快而無法正常執行，需要做適度修正。

82G516指令表(完整資料請參考資料手冊第26章指令集，121~127頁)。注意：每個指令時脈差異不同，如有需要務必先查表。

Mnemonic	Description	Byte	Execution Clock Cycles
ARITHMETIC OPERATIONS
ADD A,Rn	Add register to ACC	1	2
ADD A,direct	Add direct byte to ACC	2	3
ADD A,@Ri	Add indirect RAM to ACC	1	3
ADD A,#data	Add immediate data to ACC	2	2
ADDC A,Rn	Add register to ACC with Carry	1	2
ADDC A,direct	Add direct byte to ACC with Carry	2	3
ADDC A,@Ri	Add indirect RAM to ACC with Carry	1	3
ADDC A,#data	Add immediate data to ACC with Carry	2	2
SUBB A,Rn	Subtract register from ACC with borrow	1	2
SUBB A,direct	Subtract direct byte from ACC with borrow	2	3
SUBB A,@Ri	Subtract indirect RAM from ACC with borrow	1	3
SUBB A,#data	Subtract immediate data from ACC with borrow	2	2
INC A	Increment ACC	1	2
INC Rn	Increment register	1	3
INC direct	Increment direct byte	2	4
INC @Ri	Increment indirect RAM	1	4
INC DPTR	Increment data pointer	1	1
DEC A	Decrement ACC	1	2
DEC Rn	Decrement register	1	3
DEC direct	Decrement direct byte	2	4
DEC @Ri	Decrement indirect RAM	1	4
MUL AB	Multiply A and B	1	4
DIV AB	Divide A by B	1	5
DA A	Decimal Adjust ACC	1	4

舉例來說，寫入文字行LCD，每筆資料執行時間至少要經過40 uS，等LCD執行完成才可再對LCD進行下一個寫入動作。要完成此功能，本來只要寫簡單2個指令即可：

        mov    R7,#25   ;執行 1 us
        djnz   R7,$     ;執行25次，共50 us

但換成82G516後，因速度快了6倍，會造成延遲時間太短，上述指令實際執行時間不到10us，使得顯示不正常。CPU快是好事，只是配合周邊使用時須適當調整。

        mov    R7,#150  ;執行 1/6 us
        djnz   R7,$     ;執行150次，共1/3 * 150 us = 50 us

若時脈為12 MHz，12週期為1 uS。

二.操作環境設定

笙泉的82G516增加了許多額外的功能，為控制這些特殊功能，此顆CPU將控制這些功能的暫存器分別賦予特定位址，以方便程式編譯與執行，所有暫存器名稱與位址分如下表所示。

82G516 特殊函數暫存器記憶體位置表(SFR Memory Map)

1.組合語言

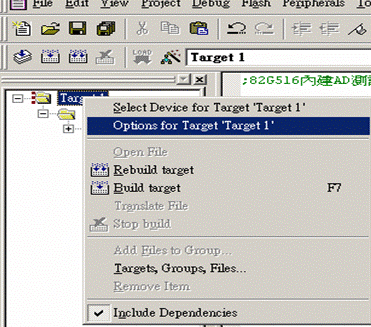

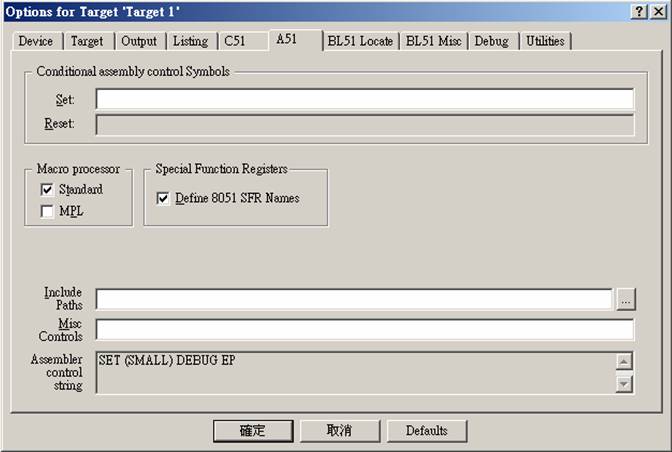

如果只用到標準8051的功能，只要將Keil uVision 2 中的 Define 8051 SFR Names的打上勾勾，便可正常組譯與執行

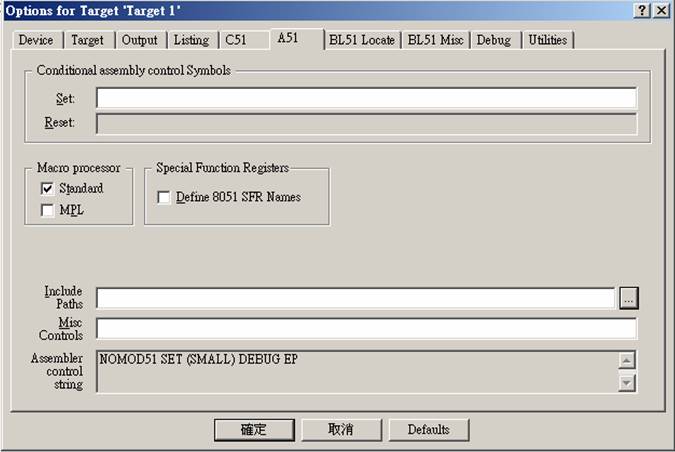

若要使用笙泉82G516內的特殊暫存器，記的要將Keil uVision 2 中的 Define 8051 SFR Names的勾勾取消，

並將設定 $INCLUDE (REG_MPC82G516.INC) 寫在程式開頭，組譯時才不會產生錯誤。範例

2.C語言
